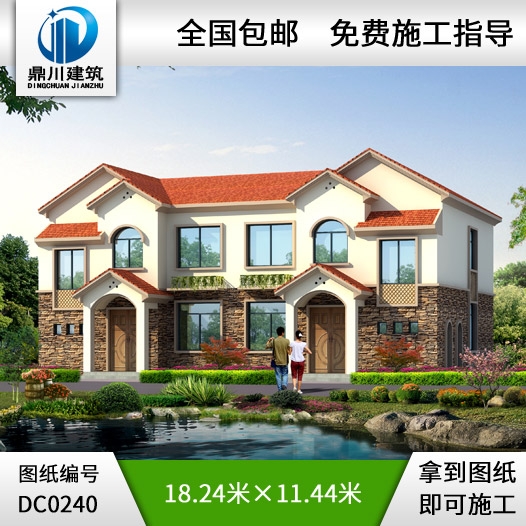

地中海風格二層雙拼別墅設計圖_別墅圖紙超市,雙拼戶型圖

商品編號：　DC0240
規　　格：　18米×12.39米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
一口價：￥1980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

詳細介紹

圖紙屬性
編號： DC0240	層數：二層	結構形式：磚混結構	主體造價： 38-46萬
開間： 18米	進深： 12.39米	占地面積： 202.94平方米	建筑面積： 405.88平方米

圖紙內容
建筑圖：	建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表
結 構 圖：	結構設計總說明、大樣圖、基礎平面布置圖、一層頂梁結構平面圖、悶頂層梁結構平面圖、頂層梁結構平面圖、一層頂結構平面圖、悶頂層結構平面圖、頂板結構平面圖、樓梯配筋圖
給排水圖：	給排水設計說明及實例、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖
電氣圖：	電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖
設計功能
一層：	客廳、臥室、廚房、餐廳、儲藏室、衛生間
二層：	客廳、臥室（附陽臺）、2臥室、書房、衛生間
